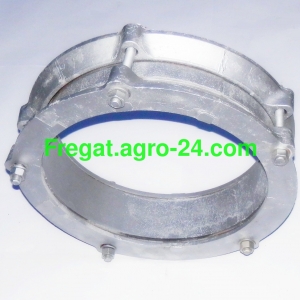

Муфта Жибо Ду-400 (427мм)

4400 грн.
Кол-во:

Наружный Д=455мм

Такие муфты изготовляют из серого чугуна и применяют для стыковки трубопроводов с образованием разъемного соединения на фланцах.

Муфта Жибо/Жабо, по сути, является сложным, многокомпонентным изделием, состоящим из двух фланцев с приварными или литыми втулками, вкладыша (монтажной втулки) и двух уплотнительных колец из резины.

Чугунная муфта типа Жибо-Жабо

п/п

Название

Вес кг.

1

Муфта соединительная «Жибо» ДУ-100 мм

5

2

ДУ-150 мм

8,2

3

ДУ-200 мм

11,7

4

ДУ-250 мм

17

5

ДУ-300 мм

22,7

6

ДУ-400 мм

42

7

          ДУ-500 мм

62

Монтаж муфты осуществляется следующим образом:

  • -Первую и вторую трубу укладывают на дно траншеи.
  • -На первую (по направлению уклона) трубу надевают верхний фланец и вкладывают монтажную втулку.
  • -На вторую трубу надевают второй (нижний) фланец. После чего в пазы второго и первого фланца вкладывают уплотнительные кольца.
  • -Далее нужно подтянуть нижнюю трубу к верхней арматуре, стыкуя фланцевые шайбы и надевая трубу на втулку. Причем перекос осевых линий нижней и верхней трубы должен быть не более 5 градусов.
  • -После этого остается только затянуть (параллельно или крест-накрест) монтажные болты или шпильки.

Подобным образом можно обустроить сопряжение и в напорных, и в безнапорных трубопроводах.

Кольца-резинки можно приобрести отдельно
