Такие муфты изготовляют из серого чугуна и применяют для стыковки трубопроводов с образованием разъемного соединения на фланцах.

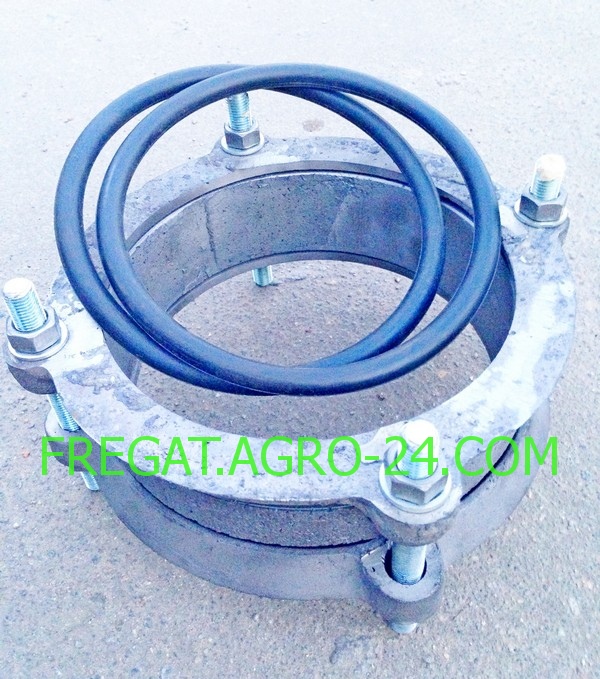

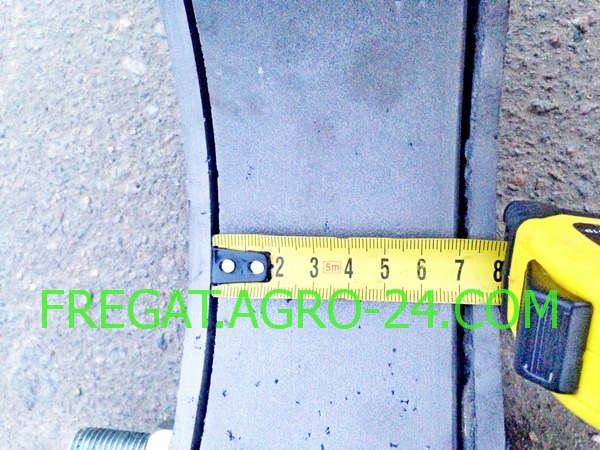

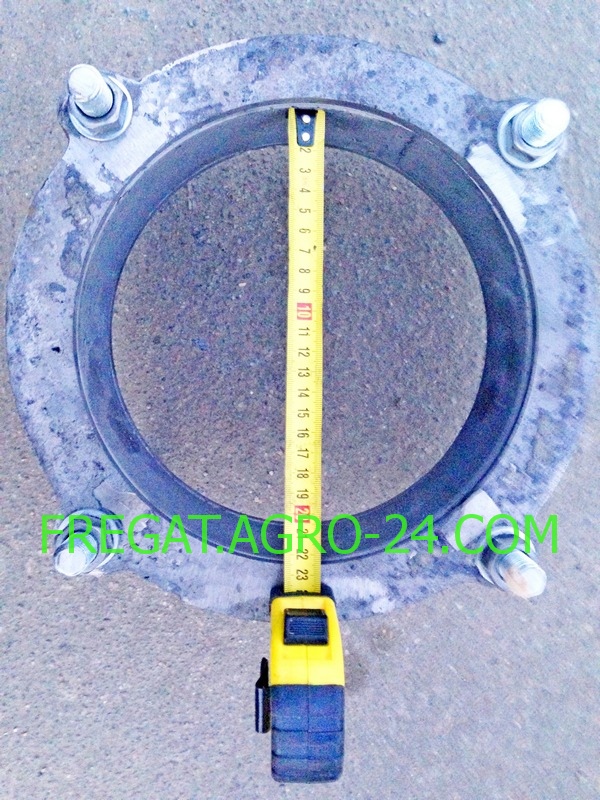

Муфта Жибо/Жабо, по сути, является сложным, многокомпонентным изделием, состоящим из двух фланцев с приварными или литыми втулками, вкладыша (монтажной втулки) и двух уплотнительных колец из резины.

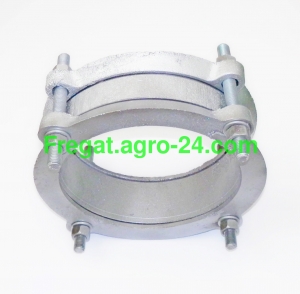

Чугунная муфта типа Жибо-Жабо
№п/п
|
Название
|
Вес кг.
|
1
|
Муфта соединительная «Жибо» ДУ-100 мм
|
5
|
2
|
ДУ-150 мм
|
8,2
|
3
|
ДУ-200 мм
|
11,7
|
4
|
ДУ-250 мм
|
17
|
5
|
ДУ-300 мм
|
22,7
|
6
|
ДУ-400 мм
|
42
|
7
|
ДУ-500 мм
|
62
|
Монтаж муфты осуществляется следующим образом:
- -Первую и вторую трубу укладывают на дно траншеи.
- -На первую (по направлению уклона) трубу надевают верхний фланец и вкладывают монтажную втулку.
- -На вторую трубу надевают второй (нижний) фланец. После чего в пазы второго и первого фланца вкладывают уплотнительные кольца.
- -Далее нужно подтянуть нижнюю трубу к верхней арматуре, стыкуя фланцевые шайбы и надевая трубу на втулку. Причем перекос осевых линий нижней и верхней трубы должен быть не более 5 градусов.
- -После этого остается только затянуть (параллельно или крест-накрест) монтажные болты или шпильки.
Подобным образом можно обустроить сопряжение и в напорных, и в безнапорных трубопроводах.

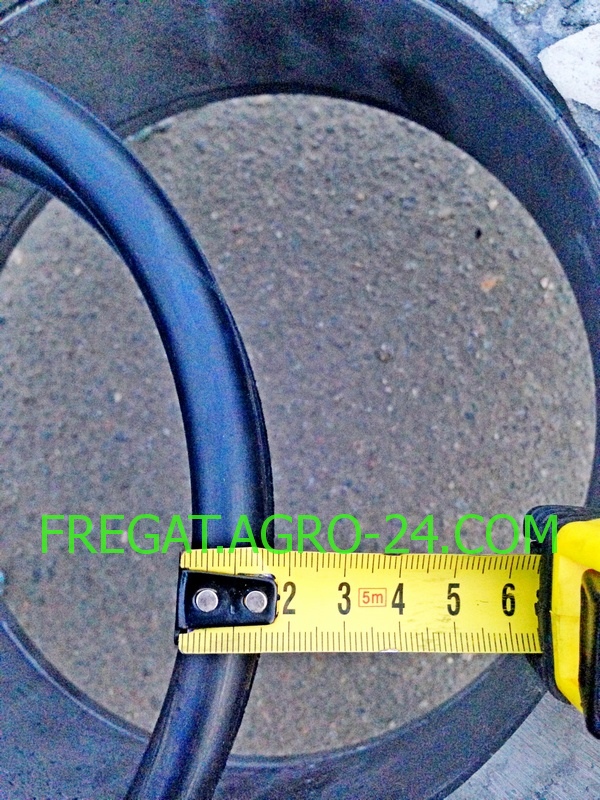

Кольца-резинки можно приобрести отдельно
